■EH型（ポンプレス型・開口高あり）
製品特徴
- E型をベースに、全高を高くとったタイプです。
- コンベアを通すための作業室設置もしくは増設が容易で自動塗装ラインに最適です。 （追加パネルは別注となります）
- ZAM材を用いた腐食に強いブースです。
| 付属品 | |
|---|---|
| プラBOX操作盤 | U字型マノメーター PWW200型 |
| オプション | |
|---|---|
| 照明 | 安全増防爆形 直付け（2灯）／埋込み（3灯迄） |

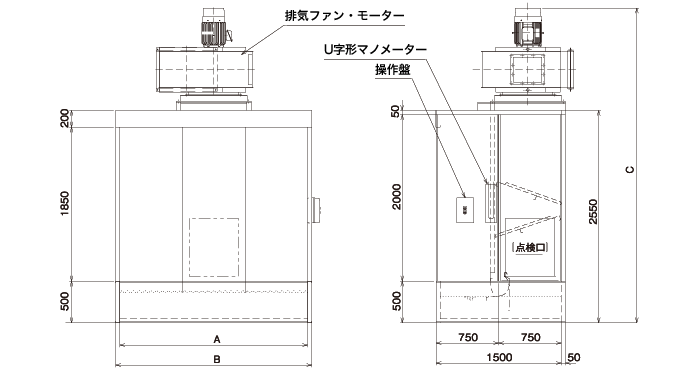

仕様
| ブース型式 | PSB-150H型 | PSB-225H型 | PSB-300H型 | PSB-375H型 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 交流周波数 | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | |||
| ブース 本体 | ブ ｜ ス | ブース 間口(mm) | A内寸 | 1500 | 2250 | 3000 | 3750 | ||||
| B外寸 | 1600 | 2350 | 3100 | 3850 | |||||||
| 高さ(mm) | 2550 | ||||||||||
| 奥行き(mm) | 1550 | ||||||||||
| 主材／標準塗装色 | 高耐食溶融めっき鋼板 ZAM t1.6 ／ 塗装無し | ||||||||||
| タ ン ク | 高さ(mm) | 500（450内寸） | |||||||||
| 主材／標準塗装色 | 鋼版 SS t 2.3 ／ シルバー | ||||||||||
| 排気ファン | 型式（♯） | 4 | 3 1/2 | 4 | 3 1/2 | 4 | 4 1/2 | 4 | |||
| 吐出口径（mm） | 縦 | 440 | 385 | 440 | 495 | 440 | 495 | 440 | |||
| 横 | 650 | 570 | 650 | 730 | 650 | 730 | 650 | ||||
| ファン全高（mm） | 970 | 923 | 1130 | 1188 | 1130 | 1158 | 1130 | ||||
| 風量（m3／min） | 120 | 190 | 250 | 280 | |||||||
| 静圧（Pa） | 980 | ||||||||||
| モーター(kW) (注1) | E 種全閉外扇形（標準）／安全増防爆形（オプション） | ||||||||||
| 3.7 | 5.5 | 7.5 | 11 | ||||||||
| 標準塗装色 | 7.5BG5/1.5 | ||||||||||
| Ｃ 全高（mm） (注2) | 3620 | 3573 | 3780 | 3808 | 3780 | 3838 | 3780 | ||||
| 概算総重量（kg） | 製品重量650+ 水量800 | 製品重量800+ 水量1200 | 製品重量950+ 水量1600 | 製品重量1200+ 水量2000 | |||||||
お客様のご要望により仕様変更が可能です。相談窓口（事業所）へご相談ください。
